Rayonnage en porte-à-faux

Pourquoi choisir le rayonnage cantilever pour vos besoins de stockage ?



Notre système de rayonnage en porte-à-faux (Cantilever) est exclusivement conçu et fabriqué pour offrir une solution robuste et performante. Il répond à vos besoins de stockage de marchandises lourdes ou de stockage de fixations. Il rivalise avec les systèmes les plus solides et durables du marché, offrant une construction robuste capable de supporter des charges lourdes et des charges longues.

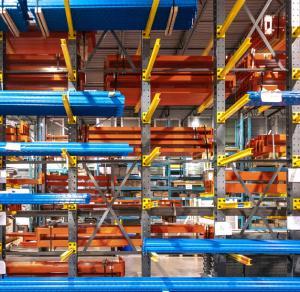

Le rayonnage cantilever est idéal pour le stockage de produits longs ou de forme particulière (planches de bois feuilles de métal, feuilles de gypse, madriers, etc.). C’est un système entièrement modulaire et conçu selon vos exigences pour vous garantir un espace de stockage optimisé.

Son chargement polyvalent par l’avant permet une manutention robuste et un accès rapide aux articles stockés. Son revêtement de peinture en poudre en fait une solution de stockage idéale pour une utilisation à l’intérieur comme à l’extérieur. Il est également possible d’avoir votre système galvanisé pour une option de protection accrue aux intempéries.

Comment le rayonnage en porte-à-faux optimise l’espace de votre entrepôt?

Ce type de rayonnage industriel est conçu pour maximiser le gain d’espace et faciliter le processus de stockage notamment grâce à l’intégration possible de solutions comme des mezzanines industrielles. Son chargement frontal rapide et simple en fait une solution optimale pour les centres de distribution et les entrepôts manipulant des marchandises longues. Il fait partie des solutions d’entreposage les plus efficaces pour optimiser l’organisation des charges longues et volumineuses.

Comparé aux structures de poutres traditionnelles, il offre une flexibilité accrue pour le stockage efficace des articles lourds et volumineux. La conception en acier robuste et les bases structurelles permettent une capacité de charge impressionnante tout en optimisant l’espace en hauteur et en maximisant la surface de stockage disponible.

Les systèmes galvanisés disponibles sont parfaits pour le stockage durable en extérieur, résistant à la corrosion et aux conditions climatiques difficiles. Ce système peut également s’intégrer à des installations dotées de ponts roulants pour une manutention de charges encore plus efficace.

Composants du rayonnage en porte-à-faux: comment ça fonctionne?

Nos rayonnages cantilever sont composés d’éléments modulaires permettant une configuration sur mesure selon vos besoins et offrant également divers types d’agrandissement grâce à ses éléments extensibles. En plus de nos bras et montants robustes, vous pouvez intégrer des étagères industrielles supplémentaires pour une solution de rangement encore plus personnalisée et efficace.

Les colonnes sont perforées sur toute la longueur, facilitant l’ajustement des rayons et permettant un levage en hauteur efficace et sécurisé. Profitez d’un choix de 15 longueurs standards des bras : entre 12″ et 96″ et une capacité moyenne ou extra robuste jusqu’à 23,460 lb par bras!

  • Montants perforés: Réglables sur toute la hauteur, ils offrent un moyen d’articulation flexible pour s’adapter à diverses configurations de stockage. Ce système garantit un rangement robuste, capable de supporter des charges lourdes tout en optimisant l’espace de stockage.
  • Bras en porte-à-faux: Disponibles en simple ou double face, ils permettent un rangement en acier sûr et modulable. Les bras ajustables offrent une hauteur personnalisable selon vos exigences. (niveau d’extension adaptable)
  • Pieds et bases structurelles: Conçus pour supporter des charges lourdes, ils assurent un appui stable et une résistance aux charges ponctuelles.
  • Entretoises et poutres horizontales: Renforcent la structure et augmentent la profondeur des marchandises stockées.
  • Contreventements croisés: Augmentent la stabilité du rayonnage industriel, améliorant la traction primaire et la répartition du poids.

Les différents types de rayonnage en porte-à-faux


  • Rayonnage simple face: Solution compacte optimisant l’espace de stockage, parfaite pour les magasins de bricolage et les petits entrepôts.
  • Rayonnage double face : Idéal pour le stockage compact, permettant un chargement complexe et une meilleure accessibilité.
  • Rayonnage industriel lourd: Conçu pour le stockage de charges imposantes comme certains types de poutres, les tubes de plastique, les produits chimiques ou encore les composants de moteurs.
  • Rayonnage pour applications extérieures: Systèmes résistants aux intempéries, adaptés aux milieux industriels.
  • Kits de rayonnage avec palettes: Solutions prêtes à l’installation pour le stockage de palettes et l’optimisation de l’environnement industriel.

Comment Pedlex vous garantit un système en porte-à-faux (cantilever) de haute qualité?

Optez pour des solutions sur mesure d’entreposage pour optimiser votre solution de rangement. Nos systèmes de rayonnage peuvent être complétés par des cabinets modulaires, offrant une flexibilité accrue et des options de rangement personnalisées .Nos experts en conception de Pedlex vous accompagneront lors de la conception ergonomique jusqu’à l’installation.

En tant que distributeur-stockeur pour Cogan, nous assurons une livraison rapide à Montréal et au Québec. Nos systèmes sont fabriqués en acier structural, garantissant un usage intensif et une résistance à toute épreuve.

Nos palettiers en porte-à-faux sont fabriqués au Québec par notre partenaire Cogan et sert d’un autre bel exemple de la façon dont on apporte vision, innovation et robustesse à votre environnement de travail – que ce soit un entrepôt, une usine ou un centre de distribution.

Nos solutions incluent également des accessoires comme des serrures en option, un verrouillage automatique et une extension pivotante pour s’adapter à votre configuration sur mesure. De plus, nos systèmes de rayonnage offrent un choix de couleurs, permettant une intégration harmonieuse dans votre environnement industriel.

Comment Pedlex vous garantit un système en porte-à-faux (cantilever) de haute qualité?

Avec Pedlex, vous bénéficiez de :

  • Un large choix de produits pour le rangement industriel (rangement de fixations, de tôles, de marchandises, de panneaux de bois etc.) pour un stockage efficace.
  • Des solutions de stockage adaptées aux niveaux de stockage et aux exigences parasismiques.
  • Une solution gain d’espacepermettant une meilleure gestion des objets longs et volumineux.
  • Une gamme d’options pour un rayonnage mobile et adaptable (niveaux de hauteur différents possibles)

Optimisez votre espace de stockage avec Pedlex et profitez d’un rayonnage en porte-à-faux conçu pour durer. Besoin d’un système de stockage performant ? Contactez Pedlex pour trouver la solution optimale pour votre entreprise !

Colonnes : Toggle Arrow

Optez pour des colonnes à une face pour une utilisation contre un mur ou dans des espaces restreints. Lorsque l’accès des deux côtés est disponible, choisissez des colonnes à double face – de moyenne, haute ou très haute capacité, afin de faire face à vos besoins spécifiques.

Colonnes disponibles en stock :

De type 1 + base 4 pi profondeur (L12 x 16 colonne et base) :

À une face :

charge maximale admissible de 8,000 lb :

  • Colonne 12 pi hauteur, modèle : COL-W12X16-12 (modèle fabricant : QS-SST1C12)
  • Colonne 16 pi hauteur, modèle : COL-W12x16-16 modèlefabricant : QS SST1C16)

À double face :

avec charge maximale admissible de 16,000 lb :

  • Colonne 12 pi hauteur (modèle fabricant : QS DST1C12)
  • Colonne 16 pi hauteur (modèle fabricant : QS DST1C16)

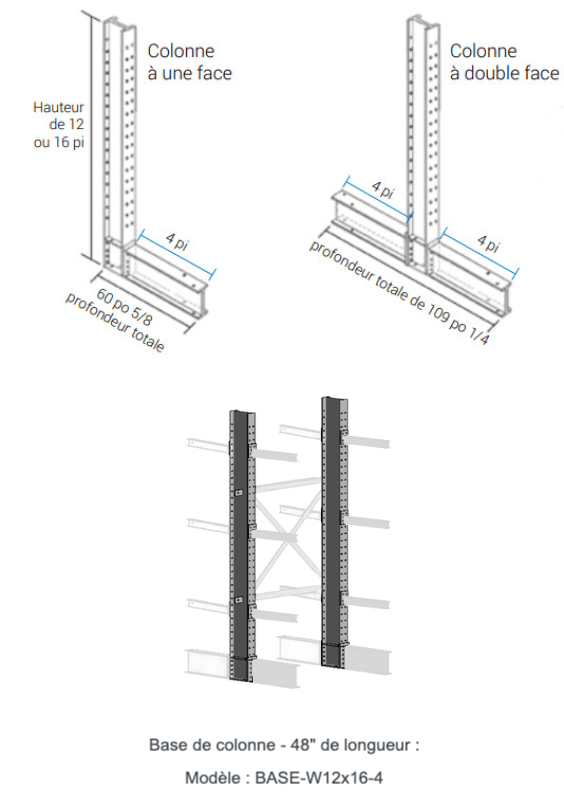

Spécifications des colonnes :


  • Colonnes à un ou deux faces. Hauteur : 12 ou 16 pieds.
  • Profondeur totale : 60 5/8″ (une face), 109 1/4″ (double face)
  • Capacité de 8,000 lb par côté
  • 2 modèles disponibles :LD pour charges moyennes à lourdes, utilisant un montant de poutre en I structurel de 4″ avec un réglage vertical des bras de 3″HD pour les charges lourdes et très lourdes, utilisant un montant de poutre en I structurel de 5″ avec un réglage vertical des bras de 4″
  • Fini :pour usage intérieur : émail alkyde industriel hautement adhésif à séchage rapidepour usage extérieur : peinture liquide en polyurethane à séchage rapide et application directe sur le métal
  • Peinture en poudre gris Cogan résistant (renforts)
Bras structuraux : Toggle Arrow

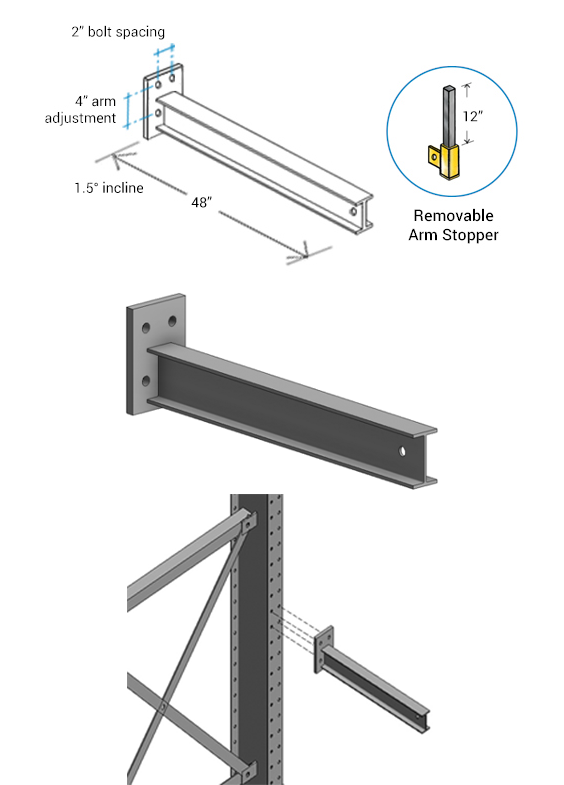

Bras disponibles en stock :

  • Longueur 48″
  • Capacité maximale : 2,000 lb
  • Modèle : RA1-52
  • (modèle fabricant : QS-4T1A4HD)
  • Poutrelle structurelle en I 4″ x 4″ avec inclinaison de 1,5°
  • Arrêt de bras amovible – modèle : RA-pin12A (modèle fabricant : QS-RAS12)
  • Fini : Peinture en poudre gris Cogan résistant

Spécifications des bras :


  • Choix de 15 longueurs standards :
  • 12”, 18”, 24”, 30”, 36”, 42”, 48”, 54”, 60”, 66″, 72”, 78”, 84”, 90”, 96”
  • Capacité : entre 140 lb et 23,460 lb par bras
  • Calibre léger/moyen (MD) ou robuste/extra robuste (HD)
  • Inclinaison du bras : 1,5° ou 3° sur l’axe horizontal
  • Fini : Peinture en poudre gris Cogan résistant, ou galvanisé par immersion à chaud (option très résistante)
Contreventements : Toggle Arrow

Contreventements disponibles en stock :

L’espacement des colonnes de type 1 est possible de 48″ ou de 60″ centre à centre :

Pour colonnes espacées de 48″ :

  • Entretoise, modèle : LDXBRACE-48×48 (modèle fabricant : QS-CBT148)
  • Traverse d’échelle, modèle : LDHBRACE-48 (modèle fabricant : QS-HBT148)

Pour colonnes espacées de 60″ :

  • Entretoise, modèle : LDXBRACE-60×48 (modèle fabricant : QS-CBT160)
  • Traverse d’échelle, modèle : LDHBRACE-60 (modèle fabricant : QS-HBT160)

Hauteur : 12 pi

  • # de travées : 8
  • # d’entretoises : 5
  • # de traverses d’échelle : 14

Hauteur : 16 pi

  • # de travées : 8
  • # d’entretoises : 10
  • # de traverses d’échelle : 12

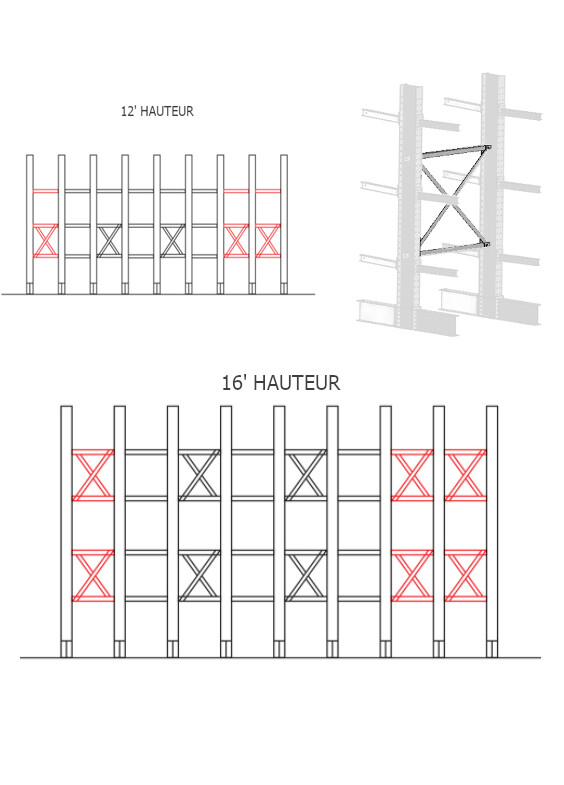

Spécifications des contreventements :




Hauteur 12 pi :

  • La première et la dernière travée doivent toujours être renforcées par une entretoise et une traverse d’échelle.
  • Pour les travées intérieures, alterner entre traverses d’échelle triples et une entretoise renforcée d’une traverse d’échelle.

Hauteur 16 pi :

  • La première et la dernière travée doivent toujours être renforcées par une double entretoise.
  • Pour les travées intérieures, alterner entre traverses d’échelle quadruples et doubles entretoises.
Quincaillerie : Toggle Arrow

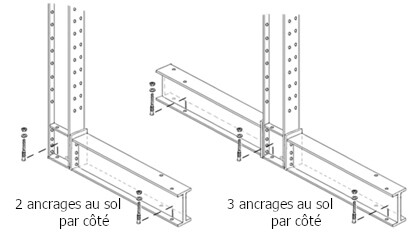

Ancrage rayonnage porte-à-faux anchors cantilever racking Pedlex Cogan

Pour sécuriser les bases, bras et contreventements aux colonnes (montants), nous utilisons des :

  • Boulons de structure ASTM en acier, grade A325, f5/8″ x 3/4″, modèle : BOLT-A325.625.175 (modèle fabriquant : CR-FAB5/86)
  • Chaque base nécessite 8 boulons, chaque bras 4 boulons, chaque entretoise 5 boulons et chaque traverse 2 boulons

L’ancrage au sol se fait sur une dalle de béton d’une résistance adéquate. Nous utilisons des:

  • Ancrages 5/8″ x 6″, modèle : AN58600
